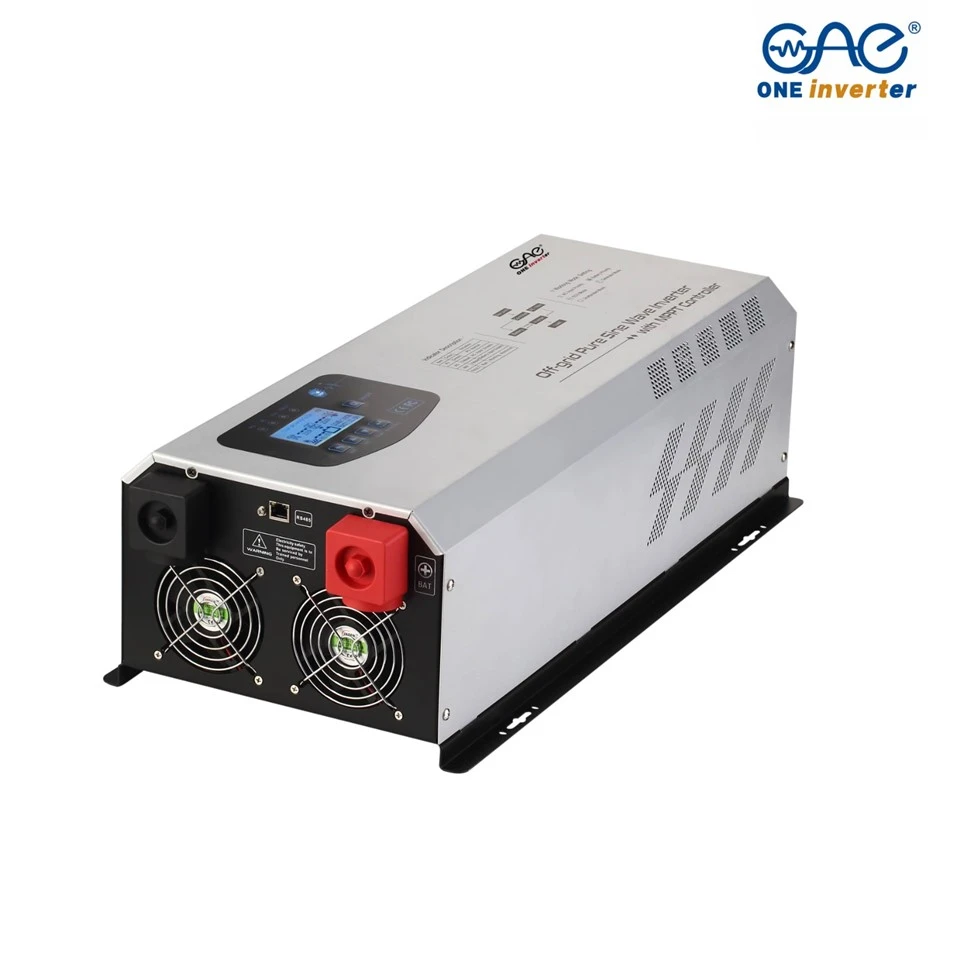

النقطة الأولى ، FTS -502 نظرة عامة على العاكس الشمسي
1. هذا العاكس الشمسي هو المعدات الأساسية لنظام توليد الطاقة الكهروضوئية الموزعة (PV) ، المصمم خصيصًا لتحويل التيار المباشر (DC) الذي تم إنشاؤه بواسطة الألواح الشمسية إلى تيار بالتناوب (AC). مستوى الطاقة هذا مناسب بشكل خاص لـ:
(1) أنظمة الكهروضوئية المنزلية الصغيرة والمتوسطة الحجم
(2) المباني التجارية الصغيرة
(3) أنظمة تخزين الطاقة
2. المعلمات
(1) القوة المقدرة: 5kw
(2) جهد الإدخال: DC 24/48V ، AC 165-275 v 50/00Hz
(3) جهد الإخراج: 220 فولت 50/60 هرتز
(4) دعم الصفيف الشمسي:
جهد الدائرة المفتوحة القصوى ------150 vdc
الحد الأقصى للطاقة ------------1700 w (24v)/34000w (48v)
(5) الشحن الحالي: DC 60A MPPT ، AC 34A

النقطة الثانية ، التكنولوجيا الأساسية وخصائص الأداء
1. مستقر ودائم
محول حلقي مدمج ، ذروة قوة تصل إلى 3 أضعاف الطاقة المقدرة ، الناتج الفعال والمستقر ، صلبة ودائمة.

2. التحكم في السيطرة
خمسة أوضاع تحكم ذكية مريحة للعملاء للاختيار وفقًا لمتطلبات الموقع.
(1) وضع أولوية الأداة المساعدة AC: سيتم إعطاء الأولوية للأحمال لاستخدام الأداة المساعدة للشبكة ، وعندما يتم فصل الأداة المساعدة AC ، سيتم توفير الطاقة بواسطة البطارية.
(2) وضع أولوية بطارية التيار المستمر: يتم إعطاء الأولوية للأحمال لاستخدام طاقة البطارية ، وعندما تكون طاقة البطارية غير كافية ، سيتم استبدالها تلقائيًا بمصدر طاقة آخر ، مثل طاقة الأداة المساعدة أو الطاقة الشمسية.
(3) الوضع البيئي: يعمل المحولات التقليدية بشكل مستمر ويستهلك كمية معينة من الطاقة حتى عند تفريغها. في هذا الوضع ، عندما يكتشف النظام أن الحمل أقل من 10 ٪ من الطاقة المقدرة ، يذهب النظام إلى وضع الاستعداد ، وبالتالي توفير الطاقة.
(4) وضع المولد: عند استخدام المولد كمصدر للطاقة الاحتياطية الأساسية ، يتيح تحديد هذا الوضع للنظام بدء تشغيل الطاقة.
(5) الوضع غير المراقب: يتيح هذا الوضع للنظام التعامل تلقائيًا مع تبديل الطاقة واستعادة الأعطال وإدارة الطاقة دون تدخل بشري ، وهو مناسب للسيناريوهات التي تتطلب عملية مستمرة ومستقرة ولكن لا يمكن مراقبتها في الوقت الفعلي.
3 ، MPPT Charge Controller
قد يفقد النظام التقليدي (بدون MPPT) أكثر من 30 ٪ من الطاقة بسبب عدم تطابق المقاومة ، في حين أن MPPT يمكن أن يقلل من الخسارة إلى أقل من 5 ٪. MPPT يمكن أن تتكيف مع التغيرات البيئية المعقدة ، والاستجابة بسرعة للتغيرات في شدة الضوء ، مثل الحركة السحابية وشروق الشمس وغروبها ، لتقليل فقدان الكفاءة التي تسببها تقلبات القوة.
