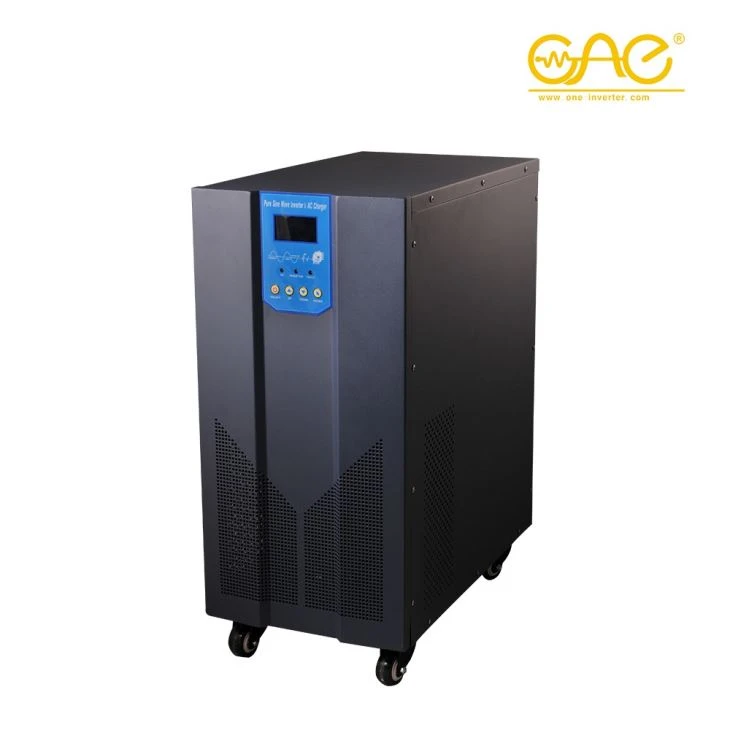

محول موجة جيبية نقية 20 كيلو وات

النوع: محولات التيار المستمر/التيار المتردد

الحجم: 760X430X800 مم

المواصفات: 92 كجم

حزمة النقل: صندوق قوي

يحقق جهاز التحكم الشمسي المدمج أقصى تتبع لنقطة الطاقة، مما يمكنه من زيادة كفاءة إخراج اللوحة الشمسية إلى أقصى حد.

تكوين العاكس:

يتم تجميع عاكس الموجة الجيبية النقية تقريبًا عن طريق حماية الاتصال العكسي، والتعزيز، والتصحيح، والتصفية، ووحدة التحكم SPWM، وجسر H.

لا يحتوي محول الموجة المربعة على وحدة تحكم SPWM.

حماية ضد التوصيل العكسي: لا تعمل دائرة الحماية بعد توصيل أقطاب الإدخال الموجبة والسالبة بشكل عكسي

التعزيز: قم بتعزيز جهد التيار المستمر المنخفض الجهد (عادةً 12 فولت/24 فولت) إلى أكثر من 300 فولت، لأن دائرة الإدخال كبيرة نسبيًا، وعادةً ما تكون بنية دفع وسحب؛ # عاكس 20 كيلو وات أحادي الطور يجب أن يكون خرج التعزيز أكبر من جهد الموجة الجيبية القصوى، على سبيل المثال، جهد الموجة الجيبية الناتج هو 220 فولت، يجب أن يكون خرج التعزيز أكبر من

التصحيح والتصفية: تصحيح وتصفية الجهد المعزز إلى تيار مستمر سلس

وحدة تحكم SPWM: إخراج 4 قنوات لإشارة تعديل عرض النبضة الجيبية مع أرضية مشتركة، ثم يتم توفيرها بواسطة IR2110 مع دائرة تمهيدية لجسر H لتشغيل 4 MOS

جسر H: مع جهاز فلتر LC لتحويل 310 فولت تيار مستمر إلى موجة جيبية قصيرة النظر
